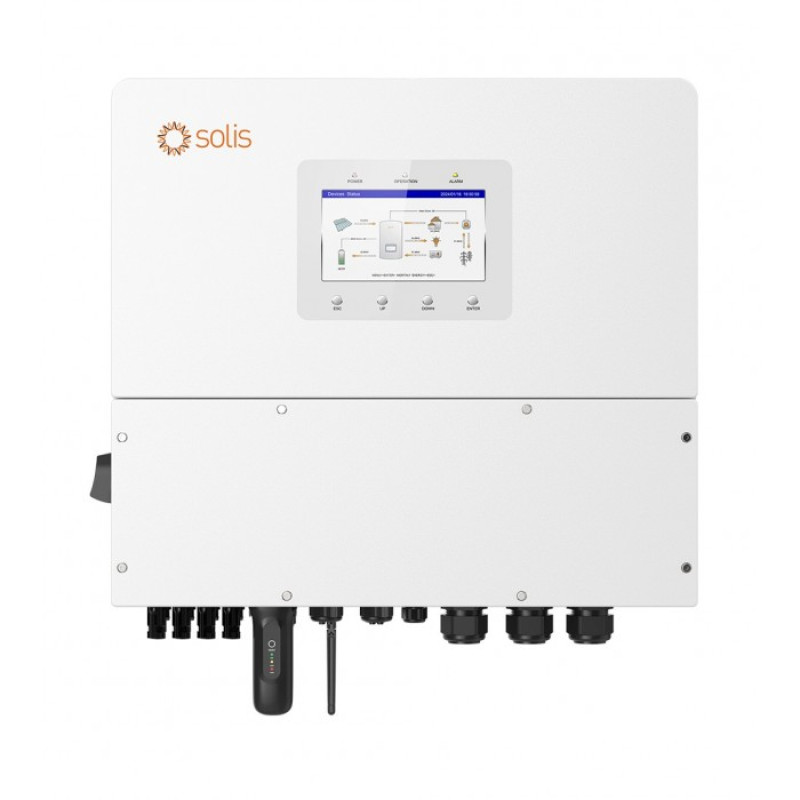

Гибридный инвертор Solis S6-EH3P20K-H 20кВт 380В трехфазный+WiFi+CT

• Совместимость с тепловыми насосами SG
• Поддержка функций отключения пиковой нагрузки в режимах «самопотребление» и «генератор»
• Поддержка двух резервных портов для интеллектуального управления критическими и некритическими нагрузками
• Поддержка несимметричных и полуволновых нагрузок как на сетевом, так и на резервном портах
• Поддержка генераторов для увеличения продолжительности работы в режиме ожидания во время отключения сети
• Поддерживает максимальный входной ток 20 А, что делает его идеальным для всех мощных фотоэлектрических модулей любой марки
• Поддерживает контроль напряжения сети переменного тока и выходного сигнала генератора для предотвращения повреждения генераторов из-за обратного тока сети

Технические характеристики

Модель                                                                                 S6-EH3P20K-H

Вход постоянного тока (сторона PV)

Максимальная входная мощность PV-модулей        32кВт

Макс. входное напряжение                                           1000В

Номинальное напряжение                                            600В

Пусковое напряжение                                                    160В

Диапазон напряжения MPPT                                        200-850В

Макс. входной ток                                                            4 × 20 A

Макс. ток короткого замыкания                                   4 × 30 A

Количество MPPT/Максимальное количество строк     4/4

Аккумулятор

Тип аккумулятора                                                             Ion-litio

Диапазон напряжения аккумулятора                         120 - 800В

Макс. мощность заряда / разряда                                20кВт

Максимальный ток зарядки / разрядки                50 A

Коммуникационный порт                                              CAN/RS485

Выход переменного тока (сторона сети)

Номинальная выходная мощность                             20кВт

Макс. выходная мощность                                             20кВA

Номинальное напряжение сети                                  3/N/PE,   220В/380В  3/N/PE 230В/400В

Номинальная частота сети                                           50Гц/60Гц

Номинальный выходной ток сети                              30.4 A / 28.9 A

Макс. выходной ток                                                        30.4 A / 28.9 A

Фактор мощности                                                           >0.99 (0.8 снижения - 0.8 увеличения)

THDi                                                                                    <3%

Входной переменный ток (со стороны сети)

Диапазон входного напряжения                                2304 - 437 В / 320 - 460 В

Максимальный входной ток                                        45.6 A / 43.3 A

Номинальная частота сети                                          50 Гц / 60 Гц

Диапазон частот                                                      45 - 55 Гц / 55 - 65 Гц

Входной переменный ток (генератор)

Номинальная выходная мощность                            20кВт

Максимальный входной ток                                        30.4 A / 28.9 A

Номинальное входное напряжение                          3/N/PE,   220В/380В 3/N/PE,   230В/400

Номинальная частота                                                    30Гц/60Гц

Выход переменного тока (резервный)

Номинальная выходная мощность                           20кВт

Максимальная полная выходная мощность          в 1,6 раз больше номинальной мощности, 10 с

Время резервного переключения                            <10мс

Номинальное выходное напряжение                     3/N/PE,   220В/380В 3/N/PE,   230В/400В

Номинальная частота                                                  50 Гц/60 Гц

Номинальный выходной ток                                     30.4 A / 28.9 A

THDv (@линейная нагрузка)                                       <3%

КПД

Макс. КПД                                                                        97.7%

КПД Евростандарт                                                         97.5%

Макс. КПД зарядки аккумулятора

с помощью фотоэлектрических батарей                98.5%

Макс. КПД зарядки/разрядки батареи

через переменный ток                                                   97.2%

Защита

Защита от островков                                                       Да

Защита от перегрузки по току на выходе                 Да

Защита от короткого замыкания на выходе               Да

Встроенный AFCI 2.0                                                      Опционально

Встроенный выключатель постоянного тока            Да

Защита от обратной полярности постоянного тока     Да

Защита от перегрузки по напряжению          Да

Резервная защита аккумулятора                     Да

Общие данные

Размеры (Ш/В/Г)                                                          563 × 546 × 250 мм

Вес                                                                                   35,2 кг

Топология                                                                      Без трансформатора

Самопотребление (Ночь)                                          <25W

Диапазон рабочих температур                               -25℃～+60℃

Диапазон относительной влажности                    0-95%

Защита от проникновения                                       IP66

Уровень шума                                                              < 65 дБ(A)

Концепция охлаждения                                             Интеллектуальное вентиляторное охлаждение

Максимальная рабочая высота                               2000м

Стандарт подключения к сети                                 EN 50549-1/-10, VDE4105, CEI 0-21, CEI 0-16, NC-RFG TypeB, NRS 097-2-1, LTU-1, G99, PEA

Стандарт безопасности/ЕМС                                    IEC/EN 62109-1/-2, IEC/EN 61000-6-1/-2/-3/-4

Особенности

Фотоэлектрическое подключение                         MC4 Штекер

Подключение аккумулятора                                    OT-терминал

Подключение к сети переменного тока               OT-терминал

Экран                                                                             LCD + Bluetooth + APP

Коммуникация                                                          CAN, RS485, Ethernet, Opcional: Wi-Fi, Celular, LAN
